產品說明

專注篩分、振動、輸送、給料及振動篩分過濾

旋振篩概述

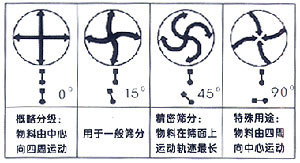

旋振篩又名三次元振動篩或三次元振動篩分過濾機是一種高精度細粉篩分機械，其噪音低、效率高，快速換網需3-5分鐘，全封閉結構，適用于粒、粉、粘液等物料的篩分過濾。旋振篩是由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面。調節上、下兩端的相位角，可以改變物料在篩面上的運動軌跡。

旋振篩分類
根據旋振篩的振動體設計的不同，又分為：
　　A.標準型旋振篩：適用于各種干、濕物料的篩分。
　　B.強振高效振動篩：強振型旋振篩是標準型旋振篩振動加速度的2-4倍，在篩分物料的過程中，產量可以確保同機型的2-4倍。

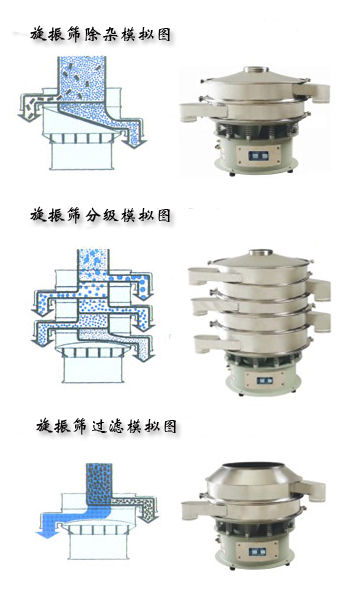

根據篩分物料的具體需求，旋振篩可分為一層、兩層、三層、四層型旋振篩。根據用戶需求不同可以分為標準旋振篩、超聲波振動篩、加緣式旋振篩、閘門式旋振篩等，制作材料多為不銹鋼以及碳鋼。按照適用行業的不同可分為面粉篩、粉末冶金振動篩、醫藥振動篩等等。

旋振篩特點
    ☆效率高、設計精巧耐用，任何粉類、粘液均可篩分。
    ☆換網容易、操作簡單、清洗方便。
    ☆網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
    ☆雜質、粗料自動排出，可以連續作業。

旋振篩適用行業
    化工行業：樹脂、涂料、工業藥品、化妝品、油漆、中藥粉等。
    食品行業：糖粉、淀粉、食鹽、米粉、奶粉、豆漿、蛋粉、醬油、果汁等。
    金屬、冶金礦業：鋁粉、鉛粉、銅粉、礦石、合金粉、焊條粉末、二氧化錳、電解銅粉、電磁性材料、研磨粉、耐火材料、高嶺土、石灰、氧化鋁、重質碳酸鈣、石英砂等。
    公害處理：廢油、廢水、染整廢水、助劑、活性碳特點

旋振篩特點

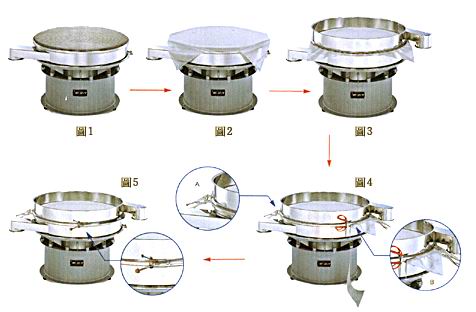

    1)獨特之篩網結構設計，方便和快速更換篩網(之需5到10分鐘)，此外此種設計允許使用各種篩網(尼龍、特種龍、PP網)。
    2)篩機設計；精巧和容易裝配，一人即可操作篩機。
    3)和其他相關品牌廠商比較，具較大篩選面積和高效益之處理能力。
    4)其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，淤長時間之生產過程可降低諸多成本。

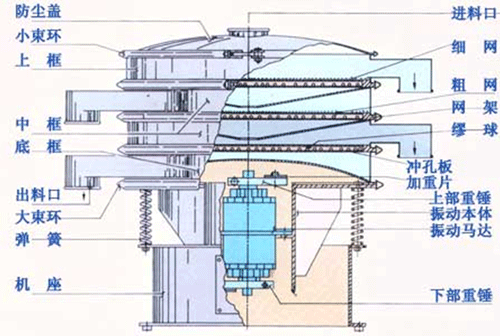

旋振篩的作用與原理
旋振篩基本原理系借電機軸上下端所安裝的重錘（不平蘅重錘），將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳達給篩面。若改變上下部的重錘的相位角可改變原料的行進方向。

旋振篩使用說明

電機使用說明：
本系列電機滿足下列條件時，能連續輸出額定激振力。
1、振動加速度：不超過7g（g：重力加速度）
2、環境溫度：不超過40℃
3、海拔：不超過1000m
4、電源頻率：50Hz
5、電壓：380V
6、溫升：小于80K（電阻法）
安裝前的準備
1、檢查電機標牌是否與要求相符。
2、用500伏兆歐表測量絕緣電阻，其值應對定子繞組進行干燥處理，烘干溫度不能超過120℃。
3、檢查電機各緊固件，謹防松動。
4、檢查電機表面有無損壞、變形。
5、檢查是否轉動靈活，若有異常，應排除。
6、檢查電源，是否缺相，并空載運行5分鐘。
安裝與調整
1、電機應緊固在安裝面上，安裝面必須光滑、平整。
2、電機可水平安裝。
3、電機引線采用四芯橡膠電纜YZ-500V，接電源時引出線電纜不允許有急折，并與振動體可靠固定。
4、電機應有可靠的接地，電機內有接地裝置，引線端有標志，亦可利用底腳堅固螺栓接地。
5、激振力的調整。
旋振篩使用與維修
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時后，應檢查軸承，若有嚴重損傷時應立即更換。
6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
旋振篩日常保養
1、啟動前：
（1）檢查粗網及細網有無破損
（2）每一組束環是否鎖緊
2、啟動時：
（1）注意有無異常雜音
（2）電流是否穩定
（3）振動有無異狀
3、使用后：每次使用完畢即清理干凈.
定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。

旋振篩特色
　　篩選范圍***廣--只有系列三次元振動篩分·過濾機能分選如此廣的原料范圍：任何顆粒、細粉、漿液都可以篩選。篩分小到500目（28微米），過濾小到5微米也可高效篩分過濾。網孔防堵塞--三次元振動功能及本公司設計的自動清理放堵網裝置把堵網幾率降到***小。單層或多層分選--每臺系列篩分·過濾機可選一至五層篩網，能同時進行二到六個等級的分選或過濾。高效率精確篩選--所有進機物料自動排放，機內無存料。同等篩面TS篩機比其他類型篩機有更大容量。本公司研制的***新專利結構篩網固持體使排出機外的篩上物料含篩下物的百分比，比其它類型機為小。篩網更換便捷系列篩分·過濾機據不同需要有多種網架結構；其中一種把更換篩網的時間降到3～5分鐘，比其他類型篩機節約30～60分鐘。篩網壽命更長，效率更高。振動無機械傳導系列篩分·過濾機的新型振動源產生的三次元振動強大而平穩，設備可安裝到任何所需位置且便于移動。經濟環保--整機、篩網壽命長，能耗低、維修費用低，效率高及便于更換等特點使設備經濟實惠。低噪音、全封閉，環保性能突出。

旋振篩技術參數

型號	功率(kw)	有效直徑	外形尺寸（mm）	篩面層數
LX 400 —1S	0.18	Φ400mm	580×580×560	1
LX 600 —1S	0.25	Φ600 mm	800×800×680	1
LX 800 —1S	0.55	Φ800mm	900×900×780	1
LX 1000 —1S	0.75	Φ970mm	1160×1160×880	1
LX 1200 —1S	1.1	Φ1170mm	1360×1360×980	1
LX 1500 —1S	1.5	Φ1470mm	1850×1850×1130	1
LX 1800 —1S	3.0	Φ1770mm	2200×2200×1360	1

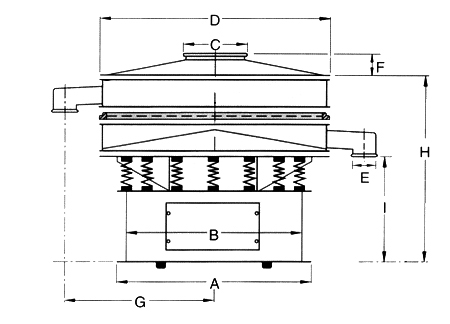

旋振篩標準尺寸圖表

型號	A	B	C	D	E	F	G	H	I
LX 400 —1S	350	270	150	400	110	60	280	530	320
LX 600 —1S	520	440	150	600	110	80	410	550	340
LX 800 —1S	680	580	200	800	140	90	530	690	420
LX 1000 —1S	800	700	250	970	150	100	620	755	480
LX 1200 —1S	980	860	250	1170	170	120	720	825	500
LX 1500 —1S	1180	1060	280	1470	180	130	880	885	530
LX 1800 —1S	1500	1360	350	1770	220	130	1110	1030	530
